1．设计依据

工业电炉燃烧型号          煤粉工业电炉燃烧化掉量            240t/h工业锅炉的数量          2台设置习惯          一炉一机废气数据流量          50x104m3/h，最好不已经超过55x104m3/h闸道烟尘水温      135℃吃下烟气粉尘线质量摩尔浓度值  32g/m3

出口型飘尘质浓度值:   C2=100mg/m3

需求除尘处理吸收率  :

电场强度线表现形式:           臥式3电场强度线

共电汽轮机、工控设备机、料位仪、输灰基础设施按让整套搭配。

2．验收标准与规范

《透气与空调制冷项目 水利工程项目作业作业品质水平预验原则》（GB 50243）；《钢型式项目 水利工程项目作业作业品质水平预验原则》（GB 50205）；《机械机器制造机器重新装设项目 水利工程项目作业作业及预验公用原则》（GB 50231）；《电力装备重新装设项目 水利工程项目作业作业品质水平预验原则》（GB52054）；《火变电所大方危害物排放出准则》（GB 13223）；《水平电净化器》（HCRJ 002）；《舒张压靜電净化用整流机器》（HCRJ 011）；《电净化器舒张压把握电源线》(HBC 35)。

3．电场结构

①电磁场总量：单室3电磁场。

②沉淀物中极：C480。

③电晕极：1、2电场线线，芒刺线；3电场线线，星形线。

④同极宽度：300mm、400mm、400mm。

⑤一进一出口国布置热空气分布图制作板。

⑥灰斗内软件设置阻流板。

⑦灰斗内设立高、高位料位仪监视。

⑧清灰控制系统使用PLC监视工作。

⑨输灰机系统按条件配合。

⑩硅整流超临界锅炉分电场线共电，系统自动跟踪目标、调接。

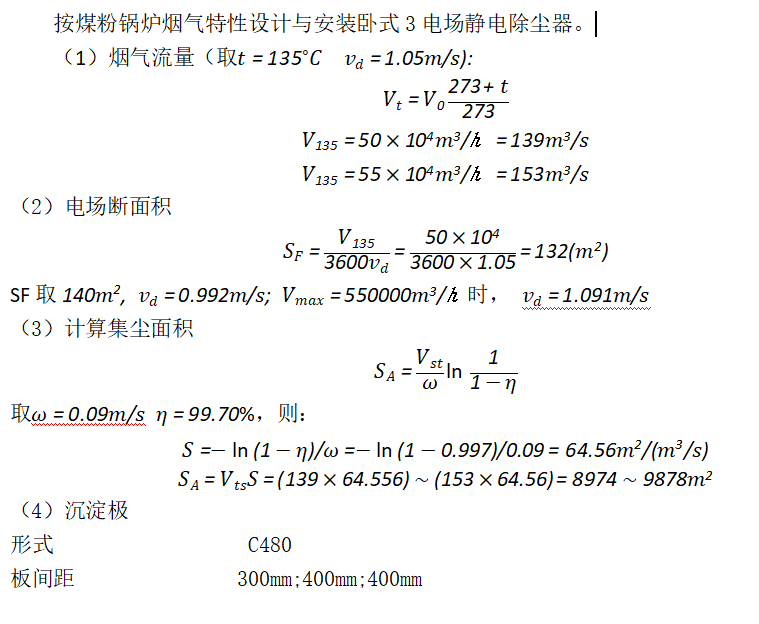

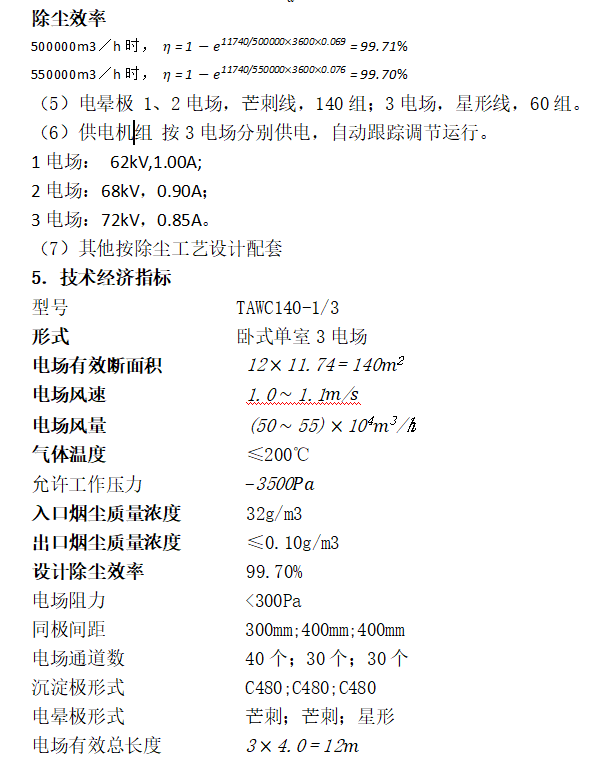

4．技术计算

析出极振打控制系统           对侧顶杆振打，XWED 1.1-63-1／1505,3台

电晕极振打安全装置           偏侧双层玻璃摇背振打，XWED 0.75-63-1／1225,6台

防暴条件                 防暴

隔热箱调温器              JGQ2-220／2.0,8组

电力发电机组风格              GGAJO2型，80kV／1.0A，3台

装置造型尺寸大小              20.0mx14.4mx22.16m

6．主要工程量

营业部公程量汇总表表见表13-35。

表13-35 分部工程量明细表

项目	型号	质量／t	数量
1、静电除尘器	TAWC140-1/3	588.32	1台
（1）进风口		16.98	1组
（2）进口气流分布装置		11.97	1组
（3）电晕极装置	芒刺＋星形	100.98	3组
（4）电晕极振打装置		8.00	6组
（5）沉淀极装配	C480	142.82	3组
（6）沉淀极振打装置		10.72	6组
（7）电场挡风板		1.60	6组
（8）灰斗挡风板		6.00	12组
（9）出口槽形板		6.25	1组
（10）入孔门（方形）		0.32	3组
（11）入孔门（圆形）		0.20	8组
（12）保温箱及馈电		6.00	8组
（13）壳体		180.02	1组
（14）电场内部走台		2.50	1组
（15）出风口		15.78	1组
（16）梯子平台		11.20	1组
（17）支座装配		18.50	12组
（18）保温		48.48	1台
2．供电装置
（1）硅整流机组	GGA02-1.0/80		3台
（2）高压隔离开头柜	GK		3台
（3）低压程控控制柜	DDPLC-2		1台
（4）安全连锁箱	XLS		1台
（5）操作端子箱	XD		2台
（6）检修箱	XJ		1台
（7）其他			1台
3．其他		49.00	1台
（1）输灰系统	18t/h	16.00	1组
（2）料位控制仪		1.00	6组
（3）PLC控制系统		4.00	1套
（4）除尘管道		28.00	1套

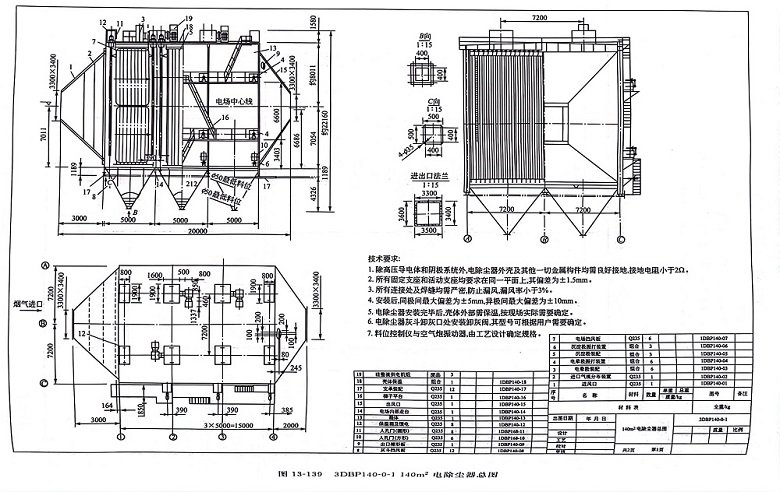

7.绘制方案图
