一、项目概况

本项目为上海某危险废物库房中废水处理项目流程， 主要是通过活性炭吸附为主，所有的管道和设备已304不锈钢为材质，风机处理风量在10000+风量以上，电控设备采用施耐德的电气控制柜，吸附风机采购上海应达，电线、电缆、线管采购上海起帆，烟囱采用15米不锈钢材质。

首先间摆放安全风险废品品，

第二点间放存货物间

序号	试剂名称	存放位置	最大储存量
1	异丁醇	危化品库房	25L
2	HZ-402粘泥剥离剂	危化品库房	2kg
3	NaCLO	危化品库房	4kg
4	超滤膜清洁剂	危化品库房	5L
5	HZ-601缓蚀阻垢剂	危化品库房	18kg
6	HZ-529非氧化性杀菌剂	危化品库房	25kg
7	HZ-301杀菌剂	危化品库房	8kg
8	HZ-301杀菌剂	危化品库房	8kg

放存废料药厂车间最主要的会为耐腐蚀废料，含极富有机酸有毒气体。该产品文件存储时产生小量有机废气，其主要成份：异丁醇、甲苯、二甲苯等，有机废气对周围环境造成了一定的影响，对人体不利，结合现场情况及我公司长期治理废气的经验，设计一套完整的处理方案，供业主及环保局审查；

项目的一些技术参数如下：

（1） 空间尺寸：长6米*宽1两米*高6米，总数量2间

（2） 废气处理风量：通过《风险窝囊废仓储开发条件化》(HJ/T 399-2007)的条件要求，风险窝囊废电商倉庫换风的多少次依据危废处理电商倉庫换风的多少次条件化，换风的多少次每1天不达不到12次。

（3） 可根据公式换算厂区室内总送风口尺寸（m³/h）=内循环的次数（次/几小时）*（办公室表面积（m2）*办公室高（m），

（4） 总送排风量（m³/h）=12（次/小时内）*1两米*6米*6米=5184m³/h*2间=10368m³/h

No	废气源	排放风量	数量	总排放风量
1	危废间	5184m3/h/套	1套	5184 m3/h/套
2	物料房	5184m3/h/套	1套	5184 m3/h/套
合计风量				10368m3/h/套

（5） 废气浓度：会根据比如工程项目经历，平均水平溶度取50 ㎎/m³；

（6） 废气成分：异丁醇、苯系物、非甲烷总烃；

（7） 重压：卧式储罐；（8） 办公氛围温暖：超低温；（9） 工作任务情况温度：≤90％；（10） 电力外接电源： 380V±10％，50HZ±1％；

二、设计依据及标准

《霸气污染源物网络综合废气标准化》（GB16297-1996）；《工艺制造业企业厂界生活环境燥音减排规范标准》（GB12348-2008）； 《大气气溶胶严重污染环境治理建设工程技木导则》（HJ2000-2010）；《事情地点害处客观各种因素新职业接触的面积规定值 普通机械害处客观各种因素》（GBZ2.1-2007）；《高压电器装制进行安装市政工程 保护接地装制安全施工及工程竣工施工规范化》（GB50169-2016）；《电器设备传动装置可靠市政工程低压低电器设备土建工程与报验》（GB50254-96）；《自动化机械环保设备使用工业铺设及工程验收通用的国家标准》（GB50231-98）；《工业制造特定式预防扶手》（GB4053.3-2009）；《排烟管道定制标准化》（GB50051-2013）；

《挥发物性有机物化学物质废气细则》（DB44816- 2010）

三、废气处理工艺确认

（1）有关于废水冶理生产技术

本装修设计拟选用渗透性炭树脂吸附分立式化筛选机器设备，通常其中包括：干试筛选+降解控制系统设备，烟气在新风机用处下，用pvc管道设计自吸式预过滤控制系统控制系统设备至这几天的可溶性炭降解床，经历可溶性炭降解治理 彻底达到排污。

（2）相对于有机有机废气治理器生产设备

亲水性酶炭吸出机 亲水性酶炭应用格子填装，有机废气再生仪器涉及湿式预处置滤水整体、亲水性酶炭吸出整体、通风口整体、电机控制整体和管线锅炉烟囱整体。准备机 维修保养培训余地及易耗件换掉余地，更好地机 维修保养培训及易耗件换掉。

No	废气源	数量	设备风机风量	吸附装置	烟囱
1	危废间	2间	5184m3/h/套	一套10368m3/h活性碳吸附	1套

（3）针对尾气自净程序流程

吸咐过程：待处里的有机化学工业废气由风道引入后进入脱水配置，粒状物被脱水涂料短信拦截，到位粒状物的删去后进入活性氧炭吸咐床。

生物碳废气气态进降解床后，生物碳废气气态中的生物碳物资被活力炭降解而着附在活力炭的界面，从而使生物碳废气气态从而再生，再生后的生物碳废气气态再用高压风机排向十足。

四、设备配置表

项目规格	BZB-40KW
处理风量	10368m³/h		过滤风速		1.2m/s
电源电压	380V 50Hz		颜 色		7043灰色
预处理装置	框架采用矩形管；面板采用SU304不锈钢焊接而成；过滤板采用金属网制成框加架，内夹过滤材料。过滤材料采用1层G4过滤棉+1层F7过滤袋组合。
活性炭吸附箱	框架采用矩形管；面板采用Q235钢板焊接而成；单个炭箱尺寸(L*W*H)：1500×1120mm（内径）。吸附材质为颗粒状活性炭，活性炭采用抽屉式装填；活性炭填充量为：1m3。
活性炭	吸附材质为柱状体活性炭状活性炭，碘值≥800mg/g，疏水性
	外形尺寸	100×100×100mm		比表面积		500-600m2/g
	使用温度	＜40℃		四氯化碳		40%
	动态吸附率	12%		体密度		450 kg/m3
送排风系统	系统风机采用国内知名恒康牌风机，该风机风量大，能耗低风机运行时，其噪音值符合国家标准。
	系统风机（吸附风机）：型号：4-72-630C 流量：14700m3/h；全压：1830Pa；电机：11KW。
吸附进/排风管	风管采用SU304不锈钢制作，角铁法兰加强筋。风管含弯头变径。数量1套
控制系统	具有自动、手动两种操作方式，自动运行时具有连锁功能，系统具有自我诊断功能；运行时出现的异常情况可报警及自动停机；控制柜面板流程可显示运行主要参数；根据工艺要求改变控制参数；系统处于自动运行状态,不会因停电造成系统退出；自动运行时可根据工艺条件退出运行。

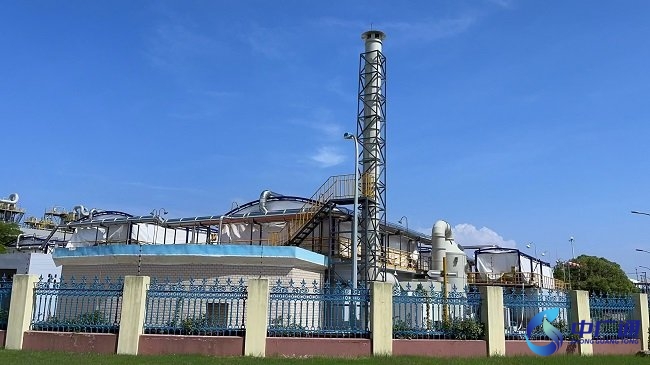

排风烟囱	烟囱采用拉索式固定形式，φ=600mm，数量1根。烟囱离屋顶平面高3米。烟囱设置检测取样口、爬梯。（1套烟囱）

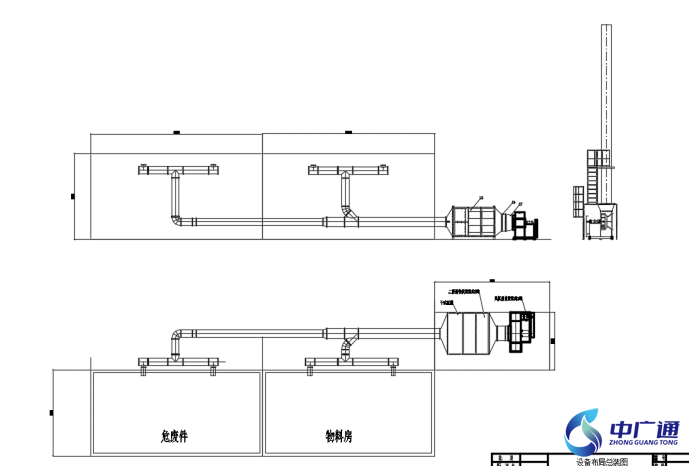

设备外尺寸	参考布局图

主要配件发货清单

序号	名称	型号规格	品牌	数量	单位	备注
1.	活性炭吸附一体机	处理风量10368 m3/h，BZB-40XF型；材质SU304不锈钢，含过滤G4,F7材料		1	套
2.	颗粒状活性炭	100×100×100mm，碘值800，柱状体活性炭		1	m³
3.	吸附风机	4-72-630C功率；11kw，全压1830pa，电机防爆		1	套
4.	电气控制柜	BZB-F型；防爆电器控制柜		1	套
5.	吸附出管道	Φ600mm，SU304不锈钢，厚度1.0mm		1	套
6.	烟囱管道	Φ600mm，材质SU304不锈钢含平台及爬梯h=15m		1	套
7.	杂件	密封材料、螺母、螺栓、扣件		1	批
8.	电线、电缆、线管	防爆软管，镀锌管线管		1	套
9.	雨棚	长4米*宽8米材质；彩钢瓦支撑镀锌管，		1	套
10.	消防	水喷淋系统，镀锌水管		1	套
11.	热电偶	K型材质不锈钢		1	套
注：1、不含地面基础、2、 业主方将三相 380V-100.057kw 电源、0.12MPa～0.14MPa 口径 DN50 的自来水、接至距环保装置 1 米范围内。

2、运行成本核算

6.1 主要设备装机功率

大部分机器电率如表表：

序号	名称	数量	功率（kW）	总功率（kW）	备注
1	系统风机	1套	11	11
合计				11

6.2 运行成本核算

吸附过程能耗估算
序号	设备	功率（kW）		数量（台）		天运行时间（时）		年运行时间（天）		电费（元/度）	合计（元/年）
1	系统风机	11		1		8		300		0.8	21120
											21120
材耗估算（用量）
序号	名称		更换周期（月）		每年更换（次）		系统用量		单价（元）		小计（元/年）
1	玻璃纤维棉（m2）		2		6		3
2	高效无纺布（m2）		2		6		3
3	活性炭（m3）		6		0.5		1
4	固废（t）		6		0.5		1
合计 元
备注：以上运行成本为估算值，实际费用以实际生产情况为准。

五.质量保证及售后服务

我总部对所提供数据的主设备及真空风机的供应商和产品质量进行低于诚若：

1、设配手工加工认真明确发包方要和开发请求，把好水平关，提高准时交付。

2、针对做到提高的各种好产品都兼具全部的水平内容。

3、为抓实机械连接的普通执行，遵从发包方制定计划，显示问题迅速外理，担保连接的施工进度、重量。机械重量符合国家有关的标准的法规。

4、为促使设配合理有效规范标准正常运作，对招标方实操操作使用员执行训练，训练做工作以及认识论及真正实操两家面，训练至招标方群众满意结束。

5、产品提货交建设方检收之时起，质保期为11个月，自己家承若在质保期内为建设方赠与完成清理、维护、服务保障和考核评价。产品在操作的时候中情况告警时，在接起建设方通知格式后24个小时内派职工到現场协调工作清理缓解。

6、我有限公司绝对对机器营养设备提供了最好不要多年的科技可以。
